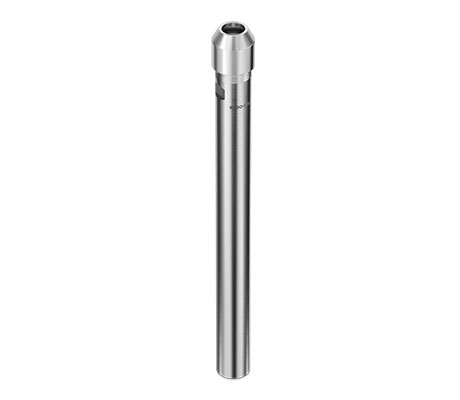

产品型号： CYL 16 X 200 / MR 11

基本信息：
产品编号：5616.11100
部件：刀柄
系统：micRun(MR)超高精度系统
产品类别：圆柱直柄刀杆
产品种类：圆柱直柄刀杆CYL

详细说明：查看

产品说明

INSTALLATION

产品编号：5616.11100

部件：刀柄

系统：micRun(MR)超高精度系统

产品类别：圆柱直柄刀杆

产品种类：圆柱直柄刀杆CYL

产品参数

PRODUCT

属性
产品名称

CYL 16 x 200 / MR 11

产品编号

5616.11100

部件

刀柄

系统

micRun(MR)超高精度系统

产品类别

圆柱直柄刀杆

产品种类

圆柱直柄刀杆CYL

图纸

技术图

PDFSTEPDXF

类型

标准

接口尺寸

16

转换尺寸

11

内冷

是

D [mm]

16.00

D [inch]

0.63

攻丝

否

L [mm]

200.00

L [inch]

7.87

L1 [mm]

17.20

L1 [inch]

0.68

L2 [inch]

0.79

L2 [mm]

20.00

长度类型

标准

适配扳手

7855.11000

细牙螺纹

否

螺帽

标准

防止掉刀

Optional

防滑脱

否

螺纹 G

M 8 x 1
