当前位置：首页 > 产品中心> ER系统> SH 12 X 050 / ER 11

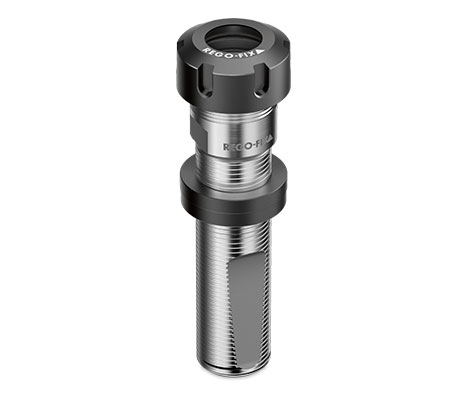

产品型号：SH 12 X 050 / ER 11

基本信息：
产品编号：2612.11104
部件：刀柄
系统：ER系统
产品类别：其他类型刀柄
产品种类：自动线用刀柄SH

详细说明：查看

产品说明

INSTALLATION

产品编号：2612.11104

部件：刀柄

系统：ER系统

产品类别：其他类型刀柄

产品种类：自动线用刀柄SH

产品参数

PRODUCT

属性
产品名称

SH 12 x 050 / ER 11

产品编号

2612.11104

部件

刀柄

系统

ER系统

产品类别

其他类型刀柄

产品种类

自动线用刀柄SH

图纸

技术图

PDFSTEPDXF

类型

标准

接口尺寸

12

转换尺寸

11

内冷

是

D [mm]

19.00

D [inch]

0.75

攻丝

否

L1 [mm]

50.00

L1 [inch]

1.97

L2 [inch]

1.83

L2 [mm]

46.60

长度类型

标准

适配扳手

7112.11010

细牙螺纹

否

螺帽

标准

防止掉刀

Optional

防滑脱

否

SW

12

螺纹 G

Tr 12 x 1.5

螺纹 G1

M 5
