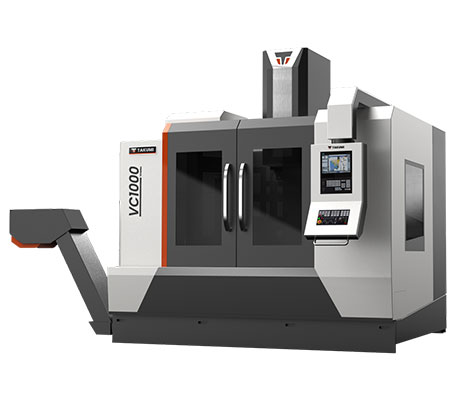

产品型号：VC1000
基本信息：C系列專為3C金屬零件和模具快速切削加工的需求設計三軸採滾柱型精密線性滑軌設計，加減速反應快，快速進給速度最高可達36m/min。 高剛性結構設計
参数资料： Takumi_e-catalog_VC series_ZH_LOUIS_220331.pdf
详细说明：查看
产品说明
INSTALLATION
|
機台特性
高剛性結構設計
|
产品参数
PRODUCT
| 項目 | 單位 | VC1000 |
| 行程 | ||
| X軸 | mm | 1067 |
| Y軸 | mm | 610 |
| Z軸 | mm | 610 |
| 從主軸鼻端到工作台的距離 | mm | 141-751 |
| 工作臺 | ||
| 工作臺面積 | mm | 1270 X 610 |
| 工作臺最大荷重 | Kg | 1000 |
| T型槽（寬度X間距X數量） | mm | 18 X 100 X 5 |
| 主軸 | ||
| 主軸型式 | - | 直結式 |
| 主軸轉速 | rpm | 15000 |
| 主軸馬達功率（連續/S3-25%） | kW | 9/15 |
| 主軸錐度 | - | BBT40 |
| 進給 | ||
| 快速進給速率（X/Y/Z） | m/min | 36/36/24 |
| 切削速率 | mm/min | 12000 |
| 三軸馬達功率（X/Y/Z） | kW | 3.0/4.0/4.0 |
| ATC&刀庫 | ||
| 刀庫型式 | - | 刀臂式 |
| 刀庫容量 | pcs | 24 |
| 最大刀徑（相鄰刀/空鄰刀） | mm | 80 / 150 |
| 最大刀具長度 | mm | 300 |
| 最大刀具重量 | Kg | 7 |
| 刀柄 | - | BBT 40 |
| 拉栓 | - | MAS 407 |
| 空間及系統需求 | ||
| 氣壓需求 | kgf/cm² | 6 |
| 電力需求 | kVA | 30 |
| 機器淨重（不含選配件） | kg | 6750 |
| 最大占地空間（寬X長X高） | mm | 4900 X 33650 X 2932 |
配件选购
PARTS CHOOSE
| A. 標準配件 | B. 選擇配件 | ||
| 1. | FANUC 0iMF Plus 控制器 | 1. | Mitsubishi M80A 控制器 |
| 2. | 15000 rpm, BBT40, 直結式主軸 | 2. | Heidenhain TNC620 控制器 |
| 3. | 24刀, BBT40, 刀臂式ATC | 3. | 40刀, 刀臂式ATC |
| 4. | 主軸吹氣裝置 | 4. | 三軸光學尺 |
| 5. | 切削吹氣 | 5. | 主軸中心出水 (30 bar) |
| 6. | 主軸油冷機 | 6. | 切削油霧裝置 |
| 7. | 切削冷卻裝置 | 7. | 油霧回收裝置 |
| 8. | 自動集中潤滑系統 | 8. | 油水分離裝置 |
| 9. | 全密閉式防護罩 | 9. | 三軸中空油冷 |
| 10. | 砲管式前置螺旋排屑系統 | 10. | 電器箱空調冷卻機 |
| 11. | 工作照明燈 | 11. | 工件量測 |
| 12. | 工作指示燈 | 12. | 刀長量測 |
| 13. | 操作側清潔水槍 / 空氣槍 | 13. | 第四/五軸 |
| 14. | 後沖水系統 | 14. | 鏈板式鐵屑輸送機 |
| 15. | 標準水箱&集屑箱 | 15. | 刮板式鐵屑輸送機 |
| 16. | MPG手搖輪 | 16. | 變壓器 |
| 17. | 網路及RS-232C介面 | 17. | CE安全規範 |
| 18. | 電器箱熱交換器 | ||
| 19. | 基本工具箱 | ||
| 20. | 水準調整螺栓及基礎塊 | ||
| 21. | 操作手冊 | ||
| 22. | 一年機器保固（主軸保固期依主軸原廠為準） | ||
| 23. | 控制器保固（控制器保固期依控制器原廠為準） | ||
