产品参数
PRODUCT

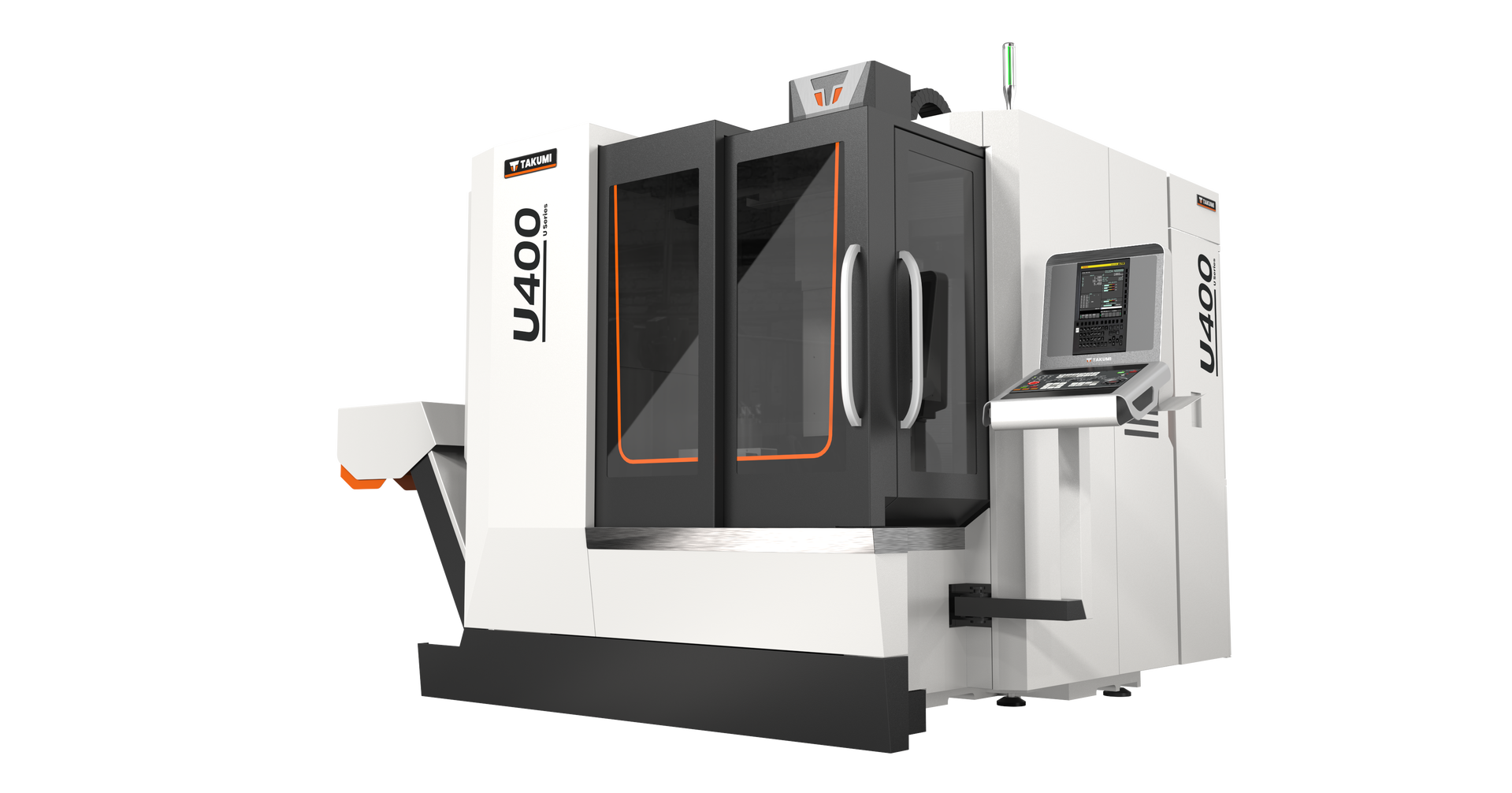

| 項目 | 單位 | U400 |
| 行程 | ||
| X 軸行程 | mm | 580 |
| Y 軸行程 | mm | 950 |
| Z 軸行程 | mm | 500 |
| 主軸鼻端到工作台距離 | mm | 90 - 590 |
| 工作臺 | ||
| 工作台尺寸 | mm | ø398 |
| 工作台最大荷重 | Kg | 250 |
| T型槽（寬度x數量） | mm | N°6 WIDTH 14 - 60° |
| 主軸 | ||
| 主軸型式 | - | 直結式 |
| 主軸轉速 | rpm | 15,000 |
| 主軸馬達功率 | kW | 10 / 14 (S6-40%) |
| 主軸錐度 | - | BBT40 |
| 進給 | ||
| 快速進給速率 （X / Y / Z） | m/min | 36 / 36 / 36 |
| 切削進給速率 | m/min | 20 / 20 / 20 |
| 旋轉軸 ( C軸 ) | ||
| 旋轉工作台直徑 | mm | ø398 |
| 旋轉範圍 | 度 | 360 |
| 定位精度 | 秒 | ±5 |
| 旋轉速度 | rpm | 25 |
| 旋轉扭矩 | Nm | 756 |
| 擺動軸 (A軸 ) | ||
| 旋轉範圍 | 度 | +30° -110° |
| 定位精度 | 秒 | ±5 |
| 旋轉速度 | rpm | 25 |
| 旋轉扭矩 | Nm | 756 |
| ATC&刀庫 | ||
| 刀庫型式 | - | 刀臂式 |
| 刀庫容量 | pcs | 30 |
| 最大刀徑：相鄰刀 / 空鄰刀 | mm | 75 / 150 |
| 最大刀具長度 | mm | 300 |
| 大刀具重量 | Kg | 7 |
| 空間及系統需求 | ||
| 水箱容量 | liters | 300 |
| 氣壓壓力需求 | kgf/cm² | 6 |
| 電力需求 | kVA | 60 |
| 機器重量 | Kg | 9500 |
| 機器尺寸（長 x 寬 x 高 ） | mm | 3000 X 2560 X 3170 |
配件选购
PARTS CHOOSE
| A. 標準配件 | B. 選擇配件 | ||
| 1. | HEIDENHAIN TNC640 控制器 | 1. | 24000 rpm, HSKA63, 內藏式主軸 |
| 2. | 15000 rpm, BBT40, 直結式主軸 | 2. | 20000 rpm, HSKA63, 內藏式主軸 |
| 3. | 30刀 , 刀臂式ATC | 3. | 50刀, 刀臂式ATC |
| 4. | 環形編碼器(旋轉軸) | 4. | 主軸中心吹氣 |
| 5. | 三軸光學尺 | 5. | 主軸中心出水系統(30/70 bar) |
| 6. | DCM防碰撞監控功能 | 6. | 刮板式鐵屑輸送機 |
| 7. | 主軸油氣潤滑裝置 | 7. | 切削油霧冷卻裝置 |
| 8. | 主軸冷卻系統 | 8. | 油霧回收裝置 |
| 9. | 中央自動潤滑系統 | 9. | 自動刀長量測 |
| 10. | 主軸錐孔清潔吹氣 | 10. | 自動工件量測 |
| 11. | 切削液冷卻系統 | 11. | 變壓器 |
| 12. | 全密閉式防護罩 | ||
| 13. | 清潔水槍 / 氣槍 | ||
| 14. | 標準水箱及後沖水 | ||
| 15. | 鏈板式鐵屑輸送機 | ||
| 16. | 工作照明燈 | ||
| 17. | 三色警示燈 | ||
| 18. | 空調冷卻機 | ||
| 19. | 油水分離裝置 | ||
| 20. | 地基水準墊塊及基礎螺栓 | ||
| 21. | 調整用工具及工具箱 | ||
| 22. | 操作手冊 | ||
| 23. | CE安全規範 | ||
