产品型号：UC250

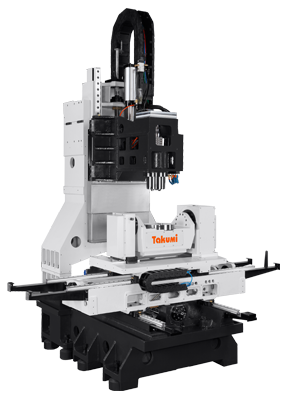

基本信息：C型結構的三軸加工中心機，配置A 、C軸旋轉工作台，提供五面加工之能力。針對複雜的中小型工件，是最為經濟的選擇。
参数资料： akumi_U系列-中文版-191106_LOUIS_220331.pdf
详细说明：查看
产品说明
INSTALLATION
|
高性價比 穩定的結構剛性 高效率 高性能主軸 避免傳統加工多道工序的累積精度誤差，大幅縮短加工時間，確實達到高速度、高精度、高效率的製造要求。 |
产品参数
PRODUCT
| 項目 | 單位 | UC250 |
| 行程 | ||
| X 軸行程 | mm | 860 |
| Y 軸行程 | mm | 520 |
| Z 軸行程 | mm | 610 |
| 主軸鼻端到工作台距離 | mm | 65 ~ 675 |
| 工作臺 | ||
| 工作台尺寸 | mm | ø248 |
| 工作台最大荷重 | kg | 200 |
| T 型槽（寬度 x 數量） | mm | N°6 WIDTH 12 - 60° |
| 主軸 | ||
| 主軸型式 | - | 直結式 |
| 主軸轉速 | rpm | 15000 |
| 主軸馬達功率 | kW | 9/ 15 kW (S3-25%) |
| 主軸錐度 | - | BBT-40 |
| 進給 | ||
| 快速進給速率 （X / Y / Z） | m/min | 36 / 36 / 24 |
| 切削進給速率 | m/min | 12 |

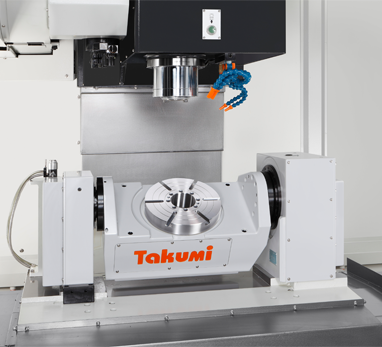

| 旋轉軸( C軸 ) | ||
| 旋轉工作台直徑 | mm | ø 248 |
| 旋轉範圍 | 度 | 360 |
| 定位精度 | 秒 | ±5 |
| 旋轉速度 | rpm | 25 |
| 旋轉扭矩（連續） | Nm | 336 |
| 擺動軸( A軸 ) | ||
| 旋轉範圍 | 度 | +30° -110° |
| 定位精度 | 秒 | ±5 |
| 旋轉速度 | rpm | 25 |
| 旋轉扭矩（連續） | Nm | 336 |
| ATC&刀庫 | ||
| 刀庫型式 | - | 刀臂式 |
| 刀庫容量 | pcs | 24 |
| 最大刀徑：相鄰刀 / 空鄰刀 | mm | 75 / 120 |
| 最大刀具長度 | mm | 250 |
| 最大刀具重量 | kg | 7 |
| 空間及系統需求 | ||
| 水箱容量 | liter | 280 |
| 氣壓壓力需求 | kgf/cm² | 6 |
| 電力需求 | kVA | 40 |
| 機器重量 | kg | 6700 |
| 機器尺寸（長 x 寬 x 高 ） | mm | 2660 x 2160 x 3300 |
配件选购
PARTS CHOOSE
| A. 標準配件 | B. 選擇配件 | ||
| 1. | FANUC 0iMF 控制器 | 1. | 32刀, 刀臂式ATC |
| 2. | 15000rpm, BBT40, 直結式主軸 | 2. | 三軸光學尺 |
| 3. | 24刀, 刀臂式ATC | 3. | 刮板式鐵屑輸送機 |
| 4. | 環形編碼器(旋轉軸) | 4. | 主軸中心吹氣 |
| 5. | 主軸油脂潤滑裝置 | 5. | 主軸中心出水系統（30bar / 70 bar） |
| 6. | 主軸冷卻系統 | 6. | 切削油霧裝置 |
| 7. | 中央自動潤滑系統 | 7. | 油霧回收裝置 |
| 8. | 主軸錐孔清潔吹氣 | 8. | 自動刀長量測 |
| 9. | 切削液冷卻系統 | 9. | 自動工件量測 |
| 10. | 全密閉式防護罩 | 10. | CE安全規範 |
| 11. | 清潔水槍 / 氣槍 | 11. | 變壓器 |
| 12. | 標準水箱及後沖水 | ||
| 13. | 鏈板式鐵屑輸送機 | ||
| 14. | 油水分離裝置 | ||
| 15. | 工作照明燈 | ||
| 16. | 三色警示燈 | ||
| 17. | 熱交換器 | ||
| 18. | 地基水平墊塊及基礎螺栓 | ||
| 19. | 調整用工具及工具箱 | ||
| 20. | 操作手冊 | ||
